Pompa obiegowa Stratos MAXO 65/0,5-9 PN6/10-R7 Wilo - 2217960
- Pompa obiegowa Wilo-Stratos MAXO 65/0,5-9-R7 inteligentna, bezdławnicowa z przyłączem gwintowym, silnikiem EC, funkcją Dynamic Adapt Plus, elektronicznym dopasowaniem wydajności oraz funkcja sterowania z BMS.
Pompa Smart Premium Wilo-Stratos MAXO-R7 (R7 = bez czujnika temperatury)
Pompa bezdławnicowa Inline o najwyższej sprawności z silnikiem EC i elektronicznym dopasowaniem wydajności. Stosowanie dla wody ciepłej, zimnej oraz mieszanki wody i glikolu. Współczynnik sprawności energetycznej (EEI) w zależności od typu pompy ≤ 0,17 i ≤ 0,19.
Rodzaje regulacji:
- Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych Wilo-Dynamic Adapt plus (ustawienie fabryczne). Oszczędność zużycia energii do 20 % w porównaniu z trybem regulacji dp-v.
- Stała temperatura (T-const.)
- Stała temperatura różnicowa (dT-const.)
- Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami (Multi-Flow Adaptation).
- Stały przepływ (Q-const.)
- Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu (regulacja punktu błędnego)
- Stała różnica ciśnień (dp-c)
- Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy
- Stała prędkość obrotowa (n-const.)
- Zdefiniowana przez użytkownika regulacja PID
Funkcje:
- Rejestracja ilości ciepła (możliwa z wyposażeniem dodatkowym w postaci czujnika temperatury przetłaczanego medium Wilo lub analogicznym, np. 2x PT1000)
- Rejestracja ilości zimna (możliwa z wyposażeniem dodatkowym w postaci czujnika temperatury przetłaczanego medium Wilo lub analogicznym, np. 2x PT1000)
- Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego (No-Flow Stop)
- Przełączanie pomiędzy trybem grzania i chłodzenia (automatycznie, zewnętrzne i manualnie) (automatycznie, możliwe z wyposażeniem dodatkowym w postaci czujnika temperatury przetłaczanego medium Wilo)
- Nastawne ograniczenie przepływu przez funkcję Q-Limit (Qmin. i Qmax.)
- Rodzaj pracy pomp podwójnych: Optymalizowana sprawnościowo praca z dołączaniem dla dp-c i dp-v, tryb pracy podstawowej / tryb pracy z rezerwą
- Zapisywanie i przywracania skonfigurowanych ustawień pompy (3 punkty przywrócenia ustawień)
- Sygnalizacja awarii / ostrzeżenia w formie tekstu wraz z pomocą
- Funkcja odpowietrzania do automatycznego odpowietrzania komory wirnika
- Automatyczna praca w trybie obniżenia nocnego (możliwa z wyposażeniem dodatkowym w postaci czujnika temperatury przetłaczanego medium Wilo)
- Automatyczna funkcje nieblokowania i wbudowane pełne zabezpieczenie silnika
- Wykrywanie pracy na sucho
Wskazanie:
- Rodzaj regulacji
- Wartość zadana
- Przepływ
- Temperatura (możliwa z wyposażeniem dodatkowym w postaci czujnika temperatury przetłaczanego medium Wilo)
- Pobór mocy
- Zużycie prądu
- Czynniki wywierające aktywny wpływ (np. STOP, No-Flow Stop)
Wersja:
- 2 konfigurowane wejścia analogowe: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA i standardowe PT1000; zasilanie elektryczne z +24 V DC
- 2konfigurowalne wejścia cyfrowe (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów))
- 2konfigurowane przekaźniki do sygnalizacji komunikatów pracy i sygnalizacji awarii
- Gniazdo modułów CIF Wilo z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, , PLR,CANopen)
- Wilo Net jako system magistrali Wilo do komunikacja produktów Wilo między sobą np. Multi-Flow Adaptation; Pompa podwójna i Wilo-Smart Gateway
- Automatyczny tryb awaryjny w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników
- Graficzny wyświetlacz kolorowy (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku
- Odczytywanie i ustawianie danych pracy oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu Bluetooth (bez innego wyposażenia dodatkowego) przy użyciu aplikacji Wilo-Assistant
- Zarządzanie pracą pomp podwójnych zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie Wilo Net
- Możliwość rozpoznania przerwania przewodu w przypadku sygnału analogowego (w połączeniu z 2 – 10 V lub 4 – 20 mA)
- Ustawienie na zewnątrz z ochroną przed czynnikami klimatycznymi zgodnie z instrukcją montażu i obsługi
- Data i godzina ustawione seryjnie
- Pokrywy izolacji termicznej do zastosowania w instalacjach grzewczych
|
Dane hydrauliczne |
|
|
Maks. ciśnienie robocze PN |
10 bar |
|
Wysokość podnoszenia H max |
12,1 m |
|
Przepływ Q max |
42,1 m³/h |
|
Minimalna wysokość dopływu dla 50 °C |
5 m |
|
Minimalna wysokość dopływu dla 95 °C |
9 m |
|
Minimalna wysokość dopływu dla 110 °C |
23 m |
|
Min. temperatura przetłaczanej cieczy Tmin |
-10 °C |
|
Maks. temperatura przetłaczanej cieczy Tmax |
90 °C |
|
Temperatura otoczenia min. Tmin |
-10 °C |
|
Maks. temperatura otoczenia Tmax |
40 °C |
|
Dane silnika |
|
|
Współczynnik sprawności energetycznej (EEI) |
≤0.17 |
|
Przyłącze sieciowe |
1~230 V ±10%, 50/60 Hz |
|
Prąd znamionowy IN |
0,2 A |
|
Prąd znamionowy IN |
2,47 A |
|
Moc znamionowa P2 |
470 W |
|
Prędkość obrotowa min. nmin |
650 1/min |
|
Prędkość obrotowa maks. nmax |
3200 1/min |
|
Pobór mocy (min) P1 min |
10 W |
|
Pobór mocy P1 max |
560 W |
|
Generowanie zakłóceń |
EN 61800-3;2004+A1;2012 / środowisko mieszkalne (C1) |
|
Odporność na zakłócenia |
EN 61800-3;2004+A1;2012 / środowisko przemysłowe (C2) |
|
Klasa izolacji |
F |
|
Stopień ochrony |
IPX4D |
|
Dławik przewodu |
5 x M16x1.5 |
|

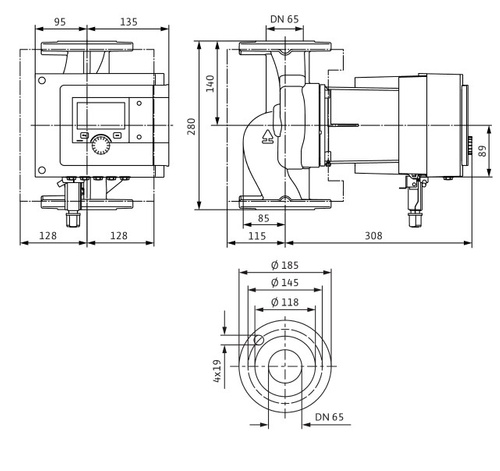

Wymiary montażowe |
|
|
Przyłącze po stronie ssawnej |
DN 65 |
|
Przyłącze po stronie tłocznej |
DN 65 |
|
Długość montażowa l0 |
280 mm |
|
Materiały |
|
|
Korpus pompy |
Żeliwo szare |
|
Wirnik |
PPS-GF40 |
|
Wał |
1.4028, z powłoką DLC |
|
Materiał łożysk |
Węgiel spiekany, impregnowany antymonem |
|
Funkcja |
|
|
Tryb regulacyjny |
· Δp-v dla zmiennej różnicy ciśnień · Δp-c dla stałej różnicy ciśnień · Funkcja Q-Limit do ograniczenia maksymalnego przepływu · Funkcja regulacji Dynamic Adapt Plus · ΔT do regulacji wg zmiennej różnicy temperatur · T-const. do regulacji temperatury stałej · Stała Q do regulacji stałego przepływu · Multi-Flow Adaptation · Δ T-const. do stałej regulacji różnicy temperatur · Regulacja PID · Prędkość obrotowa stała (n-const.) |
|
Szczegóły typoszeregu |
· Przełączanie ogrzewanie/chłodzenie · Obniżenie nocne · Pomiar termiczny ciepła · Rejestracja ilości zimna · Funkcja blokady przycisków · No-Flow Stop · Funkcja Reset do przywracania ustawień fabrycznych · Regulowane ograniczenie przepływu · Ability to save and restore configured pump settings (3 restoration points) · Fault and warning messages shown in plain text with advice on resolving the issue |
|
Tryb pracy kilku pomp |
· Praca główna / z rezerwą · Praca równoległa |
|
Rejestracji wartości pomiarowych |
Pomiar ilości ciepła i zimna |
|
Wskazanie wyświetlacza |
· Wartość zadana · Rzeczywista wysokość podnoszenia · Wartość rzeczywista przepływu · Max. pobór mocy · Zużycie prądu · Temperatura (wersja „-R7”: rzeczywista temperatura mediów możliwa z czujnikiem temperatury Stratos MAXO) · Komunikaty ostrzegawcze (status wyświetlacza: żółty) · Komunikat o awarii w formie tekstu (status wyświetlacza: czerwony) · Odpowietrzanie pompy (status wyświetlacza: niebieski) · Rodzaj regulacji · Czynniki wywierające aktywny wpływ (np. STOP, No-Flow Stop) |
|
Wskazanie wyświetlacza (do dodatkowego wyboru) |
· Prędkość obrotowa · Ilość ciepła · Ilość zimna · Godziny pracy · Napięcie zasilania · Ostrzeżenie · Komunikat o awarii |
|
Funkcja odpowietrzania |
Tak |
|
Łączność |
|
|
Dostęp przez aplikację „Doradca Wilo” |
Tak |
|
Seryjny komunikat analogowy |
· 0-10 V · 2-10 V · 4-20 mA · 0-20 mA · PT1000 |
|
Komunikacja za pomocą magistrali za pośrednictwem wyposażenia dodatkowego |
· BACnet MS/TP · LON · Modbus RTU · CANopen · PLR · BACnet IP · Modbus TCP |
|
Połączenie z Wilo-Smart Cloud |
Przez bramkę Wilo-Smart Gateway |
|
Wejście cyfrowe |
· Ext. Off · Ext. MIN · Ext. MAX · TRYB RĘCZNY (BMS-WYŁ.) · Blokada klawiszy · Przełączanie trybu ogrzewania/chłodzenia |
|
Wyjście cyfrowe |
· SSM · SBM |
|
bezprzewodowa wymiana danych i zdalna obsługa |
Bluetooth |
|
Wyposażenie |
|
|
Certyfikaty i oznaczenia |
· CE · VDE · EAC |
|
Pokrywa termoizolacyjna |
Jako wyposażenie dodatkowe |
|
Wyświetlacz |
Graficzny wyświetlacz kolorowy (4,3 cala) |
|
Wyświetlacz informacyjny |
Wersja Comfort: wyświetlacz LCD (duży) do wyświetlania wysokości podnoszenia, objętości tłoczenia, aktualnego i skumulowanego poboru mocy. |
|
Sterowanie pompą |
Pompy regulowane elektronicznie (pompa o najwyższej sprawności) |
|
Przewód z szybkozłączem elektrycznym |
Wilo Connector |
|
Pokrywy izolacji termicznej |
Tak |
|
Silnik odporny na energię elektryczną przy zablokowaniu. |
tak |
|
Filtr cząstek stałych |
tak |
|
Key lock |
tak |
