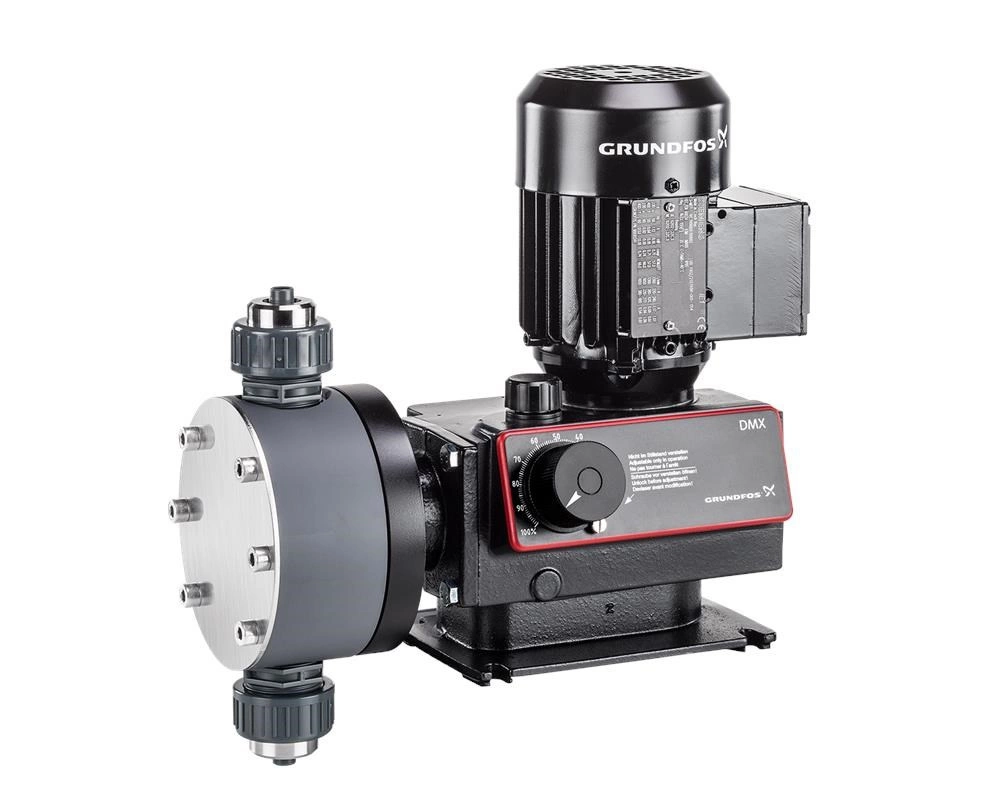

Grundfos Membranowa pompa dozująca z silnikiem zewnętrznym DMX 100-8 B-SS/V/SS-X-E1A1A1XEMAG 99592036
- Membranowe pompy dozujące z silnikiem zewnętrznym
DMX to typoszereg uniwersalnych membranowych pomp dozujących. Membrana jest połączona mechanicznie z wysokosprawnym silnikiem AC poprzez precyzyjny układ mimośrodowy. Wydajność dozowania może być ustawiona w zakresie 1:10. Część hydrauliczna składa się z:
- Głowicy dozującej
- Membrany pokrytej PTFE
- Zawory jednokulowe
|
|
Inne cechy:
- Wytrzymała pompa przemysłowa w obudowie z aluminium
- Łatwa w montażu i prosta w obsłudze
- Długi czas użytkowania membrany pokrytej PTFE
- Optymalna wydajność i stopniowanie częstotliwości skoku
- Zmiana wydajności dozowania < ±1.5%, liniowość >±4%
|
|
Dotyczy tylko pomp: Certyfikaty ATEX
Pompy dozujące DMX 226 posiadają dopuszczenie wg wytycznych ATEX RL 94/9/EC.
Silniki w wykonaniu EEx e i EEx d określone przez Grundfos/Alldos posiadają dopuszczenie wg wytycznych ATEX dla napędów elektrycznych. Silniki posiadają tabliczkę znamionową wg ATEX.
Funkcje elektroniki
Dotyczy tylko pomp w wersji ze sterowaniem: AR mikroprocesor elektroniczny Etron Profi, bezpośrednio połączony z silnikiem:
- Regulacja częstotliwości skoku od 1 skok/min do maks. częstotliwości skoku
- Sterowanie impulsowe z mnożnikiem i dzielnikiem
- Sterowanie sygnałem analogowym 0/4-20 mA
- Sterowanie poziomem z wejściem dla dwóch sygnałów poziomu.
- Wejście impulsowe, analogowe i zewnętrznego zał/wył
- Wyjście analogowe
- Wyjście przekaźnika alarmu
- Wyjście skoku
- Wejście dla sterownika dozowania i czujnika nieszczelności membrany
|
|
Dotyczy tylko wersji ze sterowaniem: AT0
- Automatyczne dopasowanie długości skoku poprzez bezpośrednie sterowanie napędem lub wejście sygnału mA
- Silnik synchroniczny z potencjometrem w pętli sprzężenia zwrotnego
- Dwa łączniki ograniczenia
- Dalsze specyfikacja patrz dane techniczne serwomotora
|
|
| Układy sterowania: |
| Typ złącza: | | No plug |
| Rodzaj wariantu sterowania: | | Standard |
| Frequency converter: | | Nie przygotowany do VFD |
|
| Ciecz: |
| Czynnik tloczony: | | Woda |
| Zakres temperatury cieczy: | | -10 .. 70 °C |
| Temperatura cieczy podczas pracy: | | 20 °C |
| Gęstość: | | 998.2 kg/m³ |
|
| Techniczne: |
| Nominalne natężenie przepływu przy 50 Hz: | | 100 l/h |
| Liczba głowic dozujących: | | 1 |
| Zatwierdzenia: | | CE,EAC,CNROHSEX |
| Typ zaworu zwrotnego, pompa wlotowa 1: | | Standard |
| Typ zaworu zwrotnego, pompa wylotowa 1: | | Standard |
| Maksymalna lepkość: | | 400 mPas |
|
| Materiały: |
| Korpus pompy: | | Aluminium |
| Głowica dozująca, pompa 1: | | Stainless steel |
| | | EN 1.4571 |
| Kula zaworu: | | Stainless steel |
| | | EN 1.4401 |
| Gniazdo zaworu: | | Stainless steel |
| | | EN 1.4571 |
| Uszczelka zaworu: | | FKM |
| | | Rubber |
|
| Instalacja: |
| Maksymalne ciśnienie robocze przy 50 Hz: | | 8 bar |
| Maksymalne dopuszczalne ciśnienie wlotowe: | | 0 bar |
| Rodzaj przyłącza wlotowego: | | Rp |
| Rodzaj przyłącza wylotowego: | | Rp |
| Wielkość przyłącza wlotowego
: | | 3/4 inch |
| Wielkość przyłącza wylotowego: | | 3/4 inch |
|
| Dane elektryczne: |
| Pobór mocy P1: | | 0.2 kW |
| Częstotliwość podstawowa: | | 50 Hz |
| Max. częstotliwość: | | 50 Hz |
| Napięcie nominalne: | | 3 x 230/400 V |
| Rodzaj ochrony (IEC 34-5): | | IP65 |
| Dołączony kabel (tak / nie): | | N |
| Wtyczka zasilająca: | | No plug |
|
| Inne: |
| Masa netto: | | 18 kg |
| Waga brutto: | | 29.3 kg |
| Koszt wysyłki: | | 0.156 m³ |
| Wykrywanie przecieków membrany: | | N |
| Kraj pochodzenia: | | DE |
| Numer taryfy celnej nr.: | | 84135040 |
|
