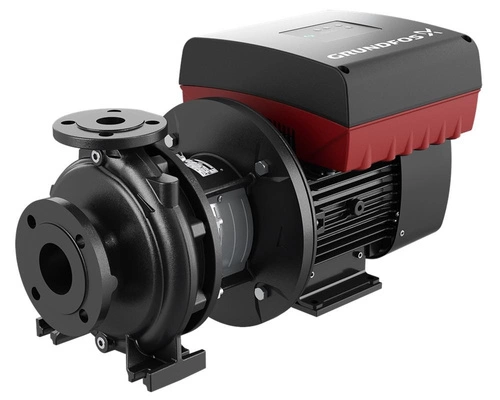

Grundfos Jednostopniowa pompa monoblokowa z wlotem osiowym NBE 100-160/160-154 BASF2AESBQQEPWB 98976198
- Pompy monoblokowe z wlotem osiowym wg EN 733 z silnikiem MGE
Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań.
| Układy sterowania: | ||
| Frequency converter: | Wbudowana | |
| Czujnik ciśnienia: | Nie | |
| Ciecz: | ||
| Czynnik tloczony: | Woda | |
| Zakres temperatury cieczy: | -25 .. 120 °C | |
| Temperatura cieczy podczas pracy: | 20 °C | |
| Gęstość: | 998.2 kg/m³ | |
| Techniczne: | ||
| Prędkość pompy, na której oparte są dane pompy: | 2895 obr/min | |
| Przepływ znamionowy: | 239.5 m³/h | |
| Wysokość podnoszenia: | 20.33 m | |
| Rzeczywista średnica wirnika: | 157 mm | |
| Nominalna średnica wirnika: | 160 | |
| Układ uszczelnienia wału: | Single | |
| Kod uszczelnienia wału: | BQQE | |
| Tolerancja krzywej: | ISO9906:2012 3B | |
| Konstrukcja łożyska: | Standard | |
| Materiały: | ||
| Korpus pompy: | Żeliwo szare | |
| Obudowa pompy: | EN-GJL-250 | |
| Korpus pompy: | ASTM class 35 | |
| Załóż matę pierścieniową.: | Mosiądz | |
| Wirnik: | Cast iron | |
| EN-GJL-200 | ||
| ASTM class 30 | ||
| Internal pump house coating: | CED | |
| Wał: | Stainless steel | |
| EN 1.4301 | ||
| AISI 304 | ||
| Instalacja: | ||
| Zakres temperatury otoczenia: | -20 .. 50 °C | |
| Maksymalne ciśnienie pracy: | 16 bar | |
| Standard połączeń rurowych: | EN 1092-2 | |
| Wielkość przyłącza wlotowego : | DN 125 | |
| Wielkość przyłącza wylotowego: | DN 100 | |
| Ciśnienie znamionowe do podłączenia: | PN 16 | |
| Łożysko smarne: | Grease | |
| Obudowa pompy ze stopami: | Yes | |
| Tak = z podkładkimi, Nie = bez podkładek: | Y | |
| Dane elektryczne: | ||
| Nominalna moc silnika - P2: | 18.5 kW | |
| Częstotliwość podstawowa: | 50 Hz | |
| Napięcie nominalne: | 3 x 380-480 V | |
| Prąd znamionowy: | 33.0-27.8 A | |
| Cos fi -współczynnik mocy: | 0.94-0.92 | |
| Prędkość nominalna: | 360-4000 obr/min | |
| Klasa efektywności IE: | IE5 | |
| Sprawność silnika przy pełnym obciążeniu: | 92.8 % | |
| Liczba biegunów: | 2 | |
| Rodzaj ochrony (IEC 34-5): | IP55 | |
| Klasa izolacji (IEC 85): | F | |
| Nr silnika: | 92875518 | |
| Bearing insulation type N-end: | Steel Bearing | |
| Inne: | ||
| Minimalny wskaźnik sprawności, MEI ≥: | 0.70 | |
| Masa netto: | 176 kg | |
| Waga brutto: | 201 kg | |
| Koszt wysyłki: | 0.707 m³ | |
| duński nr VVS: | 386105162 | |
| Kraj pochodzenia: | HU | |
| Numer taryfy celnej nr.: | 84137051 | |
| Język na tabliczce znamionowej pompy: | GB | |
